Remplacer un disjoncteur différentiel défectueux : la méthode qui ne laisse rien au hasard

Votre tableau électrique fait des siennes. Le disjoncteur différentiel saute sans raison apparente, ou pire, refuse de se réarmer après un déclenchement. Vous pensez qu'il est temps de le remplacer et vous avez probablement raison. Mais avant de sortir la caisse à outils, il y a une distinction à faire, et elle est fondamentale.

Un disjoncteur différentiel ne protège pas un circuit précis. Il protège l'ensemble de l'installation. Quand il disjoncte, c'est qu'il détecte une fuite de courant vers la terre ou une surcharge importante sur l'un des circuits qu'il alimente. Le remplacer sans comprendre pourquoi il a lâché, c'est condamner le nouveau à subir le même sort.

J'ai vu trop de bricoleurs remplacer un différentiel qui sautait toutes les semaines, pour découvrir ensuite que le problème venait d'un électroménager défectueux. Résultat : le nouveau disjoncteur a claqué à son tour, et ils ont recommencé le manège. Tout ça parce qu'ils n'avaient pas pris le temps de diagnostiquer.

Franchement, la bonne nouvelle, c'est que remplacer un disjoncteur différentiel, c'est faisable. Mais il y a des règles, et elles ne sont pas négociables.

Avant de remplacer : êtes-vous sûr que le disjoncteur est en cause ?

C'est l'erreur n°1, et je l'ai commise moi-même il y a des années. Un dimanche matin, le différentiel de mon tableau a sauté. Je l'ai réarmé, il a resauté trois minutes plus tard. Mon premier réflexe : le condamner et courir acheter un remplaçant. Le deuxième réflexe, après avoir débranché tous les circuits, a été de comprendre que le coupable était le cumulus, dont la résistance avait un défaut de fuite à la terre. Le différentiel, lui, fonctionnait parfaitement.

Le remplacement d'un disjoncteur différentiel ne se justifie que dans deux cas :

1. Le levier reste en position médiane et refuse obstinément de s'enclencher, même après avoir débranché tous les départs du tableau.
2. Le bouton test ne déclenche plus le mécanisme. Si vous appuyez sur « T » et que rien ne se passe, le dispositif est mort.

Dans tous les autres cas, le problème vient probablement de votre installation ou d'un appareil. Le diagnostic consiste à débrancher tous les circuits alimentés par ce différentiel, puis à le réarmer. S'il tient, le défaut est sur l'un des circuits. S'il saute à vide, le disjoncteur est bien fichu.

Je vous conseille aussi de vérifier le serrage des connexions avant de condamner l'appareil. Un fil mal serré provoque un échauffement, et l'échauffement finit par griller le mécanisme. C'est arrivé chez un ami : son différentiel Schneider de 40A chauffait au niveau du bornier depuis des mois. Il s'est déclenché un jour, puis plus jamais réarmé. Un simple serrage à 2 Nm, et il aurait évité le remplacement.

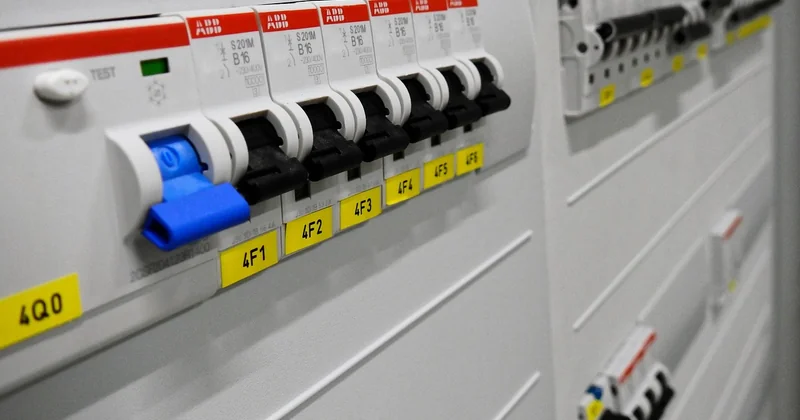

Choisir le bon remplaçant : 5 critères qui changent tout

Ne vous présentez pas au rayon électrique sans cette liste. J'ai fait l'erreur de prendre « le premier venu » une fois, pour découvrir que le pas de fixation ne correspondait pas à mon tableau. Depuis, je vérifie toujours ces cinq points.

1. Le calibre en ampères

Le calibre doit correspondre à l'ancien disjoncteur, sauf si vous avez fait évoluer votre installation. Un différentiel de 40A pour une arrivée en 6mm², 63A pour du 10mm². Si vous passez d'un calibre à l'autre sans changer la section des fils, vous créez un risque d'échauffement. Ne le faites pas.

2. La sensibilité différentielle

C'est le fameux « 30mA » ou « 300mA » inscrit sur la façade. Pour la protection des personnes, c'est 30mA maximum. Le 300mA ne protège que les biens. Si votre tableau est conforme à la NF C 15-100, les différentiels doivent être de 30mA, sauf cas particuliers. Vérifiez ce qui est écrit sur l'ancien et reprenez la même valeur.

3. La courbe de déclenchement

Elle est notée B, C ou D. La courbe C est la plus courante pour un usage domestique. Elle supporte les appels de courant des moteurs et des appareils courants. La courbe B est plus sensible, la D plus tolérante. Reprenez la courbe de l'ancien appareil.

4. Le pouvoir de coupure (Icn)

C'est la capacité du disjoncteur à couper un courant de court-circuit sans se détruire. La valeur standard est 6000A (6kA). Certaines installations exigent 10kA ou plus. Cette donnée est inscrite sur l'ancien appareil. Les disjoncteurs de la même gamme ayant souvent le même Icn, le plus simple est de choisir la même marque et la même série.

5. Le type AC, A ou Hpi

Le type AC détecte les courants de fuite alternatifs. Le type A détecte aussi les courants de fuite continus, ce qui est indispensable si vous avez des appareils électroniques récents dans la maison (plaques à induction, pompes à chaleur, bornes de recharge). Le type Hpi est immunisé contre les déclenchements intempestifs. Je recommande systématiquement le type A pour les installations modernes, même si le type AC reste accepté pour certaines configurations.

Bref, la règle d'or : copiez les caractéristiques de l'ancien disjoncteur, sauf si vous savez précisément pourquoi vous les changez.

Les étapes du remplacement, sans approximation

Le matériel nécessaire tient dans une petite caisse : un tournevis plat isolé, un tournevis cruciforme, une pince à dénuder, et un multimètre. Des gants isolants et des lunettes de protection ne sont pas du luxe. Quand on manipule un tableau électrique, l'erreur n'est jamais très loin.

Couper le courant : la seule étape qui ne pardonne pas

On ne travaille jamais sous tension. Le disjoncteur général doit être sur OFF, pas seulement le différentiel à remplacer. Et je vais plus loin : après avoir coupé le général, je vérifie avec un multimètre l'absence de tension en amont du disjoncteur à remplacer. Cette vérification prend dix secondes. Elle m'a déjà sauvé d'une mauvaise surprise quand un général défectueux laissait passer du courant.

Ensuite, ouvrez la coque du tableau en retirant les vis ou les clips de fixation. Repérez le disjoncteur différentiel à remplacer : c'est le module le plus large du tableau, avec deux leviers (un pour la partie magnéto-thermique, un pour la partie différentielle) et un bouton test.

Débrancher l'ancien disjoncteur

Le disjoncteur différentiel possède quatre borniers : deux en amont (arrivée du réseau) et deux en aval (départ vers les circuits). Notez la position des fils avant de les retirer. Une photo au smartphone est le meilleur mémo qui soit. Desserrez les vis des borniers, retirez les fils, puis déclippez le disjoncteur du rail DIN en poussant la languette vers le bas ou vers le haut selon la marque.

Une précision importante : les fils doivent être dénudés sur une longueur de 8 à 10mm. Trop longs, ils risquent de toucher le module voisin. Trop courts, ils ne seront pas correctement serrés. Je mesure systématiquement avec la jauge de la pince à dénuder.

Installer le nouveau disjoncteur

Le nouveau disjoncteur se clippe sur le rail DIN, puis on reconnecte les fils dans le même ordre : la phase (souvent rouge ou marron), puis le neutre (bleu). Le serrage doit être franc, sans forcer sur le filetage. Un serrage insuffisant provoque un échauffement, je l'ai déjà dit, mais un serrage excessif écrase le fil. Un tour après le point de contact, c'est la bonne mesure.

Le test post-installation qui valide tout

Avant de refermer le tableau, je procède à trois vérifications.

1. Je réarme le disjoncteur général, puis le nouveau différentiel. S'il saute immédiatement, c'est qu'il y a un défaut persistant sur l'installation. Ne forcez jamais le réarmement : cherchez la cause.
2. J'appuie sur le bouton test « T ». Le disjoncteur doit déclencher immédiatement. S'il ne le fait pas, le mécanisme est défectueux ou le branchement est incorrect.
3. Je réarme une seconde fois et je vérifie au multimètre la présence de tension sur les bornes de sortie. Les circuits alimentés doivent fonctionner normalement.

Le test du bouton « T » est la preuve que la fonction différentielle est opérationnelle. Je le recommande d'ailleurs une fois par mois sur chaque différentiel de l'installation, même sans remplacement.

Le nouveau disjoncteur saute immédiatement : que faire ?

C'est le scénario qui fait transpirer. Vous avez tout vérifié, tout branché correctement, et pourtant le différentiel refuse de tenir. Spoiler : ce n'est presque jamais le disjoncteur qui est en cause. C'est l'installation.

La méthodologie est simple : débranchez tous les circuits en aval du différentiel, puis réarmez. S'il tient, le défaut est sur l'un des circuits. Rebranchez-les un par un, en réarmant à chaque fois. Le circuit qui fait sauter le différentiel est le coupable.

Sur ce circuit, débranchez tous les appareils, puis rebranchez-les un à un. L'appareil défectueux sera identifié de la même façon. Dans le cas d'un circuit en dur (éclairage, prises murales), le défaut peut venir d'un câble abîmé ou d'une connexion humide. Il faudra alors faire appel à un électricien, car la recherche de panne sur une installation enterrée ou dans les murs demande du matériel spécifique.

Est-il légal de remplacer un disjoncteur différentiel soi-même ?

La question revient souvent, et la réponse est nuancée. En France, un particulier peut effectuer des travaux d'électricité dans son logement, y compris le remplacement d'un disjoncteur. La norme NF C 15-100 définit les règles d'installation, mais ne vous interdit pas de les appliquer vous-même.

Ce qui change, c'est la garantie et l'assurance. Un travail bâclé peut entraîner un refus d'indemnisation en cas de sinistre, si l'expert détermine que l'installation n'était pas conforme. D'où l'importance de respecter scrupuleusement les règles : calibre adapté, serrage correct, test après installation.

Pour les travaux plus lourds, comme la modification de l'architecture du tableau, le recours à un électricien certifié est recommandé. Le coût d'une intervention professionnelle se situe généralement entre 100 et 250 euros pour un remplacement simple, selon les régions et la complexité de l'accès au tableau.

Les questions que vous vous posez encore

Peut-on remplacer un disjoncteur différentiel 30mA par un 300mA ?

Non. Le 30mA protège les personnes contre les risques d'électrocution, le 300mA ne protège que les biens. Remplacer un 30mA par un 300mA, c'est supprimer la protection des personnes. C'est non seulement dangereux, mais non conforme à la NF C 15-100 pour la protection des circuits qui alimentent des prises ou des appareils accessibles. La seule exception concerne certains circuits spécifiques, comme l'éclairage extérieur ou les équipements professionnels, mais dans un logement, on reste en 30mA partout.

Un disjoncteur différentiel peut-il être remplacé par un interrupteur différentiel ?

Oui, c'est même une évolution courante. Le disjoncteur différentiel combine une protection contre les surcharges et les courts-circuits avec une protection différentielle. L'interrupteur différentiel ne protège que contre les fuites à la terre. Pour remplacer un disjoncteur différentiel par un interrupteur différentiel, il faut que chaque circuit soit déjà protégé par un disjoncteur divisionnaire en aval. Si ce n'est pas le cas, ne le faites pas.

Que faire si le disjoncteur différentiel saute uniquement quand il pleut ?

C'est le symptôme classique d'une infiltration d'eau dans un circuit extérieur ou enterré. Le différentiel détecte une fuite à la terre qui n'existe que lorsque l'humidité mouille le câble ou une connexion. Ne le remplacez pas : il fait exactement son travail. Il faut localiser le circuit concerné et faire vérifier l'étanchéité des points d'entrée (boîtes de dérivation, éclairages extérieurs, prises de jardin).

Combien coûte le remplacement d'un disjoncteur différentiel par un professionnel ?

Comptez entre 100 et 250 euros, pose comprise. Le prix du matériel, selon la marque et le type, oscille entre 40 et 120 euros. Si vous faites le travail vous-même, vous ne payez que le matériel. Mais une intervention professionnelle inclut souvent un diagnostic complet de l'installation, ce qui peut vous éviter de découvrir un défaut plus grave quelques semaines plus tard.

Les erreurs que j'ai vu faire (et que j'ai faites moi-même)

La première, c'est de travailler sans avoir vérifié l'absence de tension. Un disjoncteur général peut être défectueux et laisser passer du courant. Le multimètre est le seul juge de paix.

La deuxième, c'est de remplacer un disjoncteur de 40A par un modèle de 63A pour « avoir plus de marge ». Si les fils en amont sont en 6mm², ils vont chauffer avant que le disjoncteur ne réagisse. Résultat : risque d'incendie à moyen terme. Le calibre du disjoncteur est choisi en fonction de la section des fils, pas de votre envie de sécurité.

La troisième, c'est de négliger le serrage des borniers. Un serrage insuffisant crée une résistance de contact, qui génère de la chaleur, qui finit par détériorer le mécanisme. Au fil des années, j'ai vu des disjoncteurs fondre littéralement à cause de connexions mal serrées. Le test au bout de quelques semaines de fonctionnement est un bon indicateur : touchez la façade du disjoncteur. Si elle est anormalement chaude, vérifiez les connexions.

La quatrième, c'est de monter un disjoncteur de marque différente sur un tableau existant. Ce n'est pas interdit, mais les gammes ont des pas de fixation et des formes de borniers différents. Un disjoncteur qui ne s'enclenche pas proprement sur le rail est un danger potentiel. Quand c'est possible, je reste dans la même marque que le tableau (Hager, Schneider, Legrand sont les plus courantes).

Une dernière chose : ne jetez jamais l'ancien disjoncteur sans l'avoir examiné. Les traces de brûlure sur les borniers indiquent un problème de serrage. Les marques de surchauffe sur la façade indiquent une surcharge prolongée. Ces indices vous aident à comprendre pourquoi l'appareil a lâché, et à éviter que le remplaçant subisse le même sort.

Le remplacement d'un disjoncteur différentiel est à la portée d'un bricoleur soigneux, à condition de respecter les étapes et de ne pas improviser sur les caractéristiques techniques. L'essentiel n'est pas de savoir visser et dévisser, mais de comprendre ce que l'on protège et pourquoi. Une installation électrique n'est pas un meuble en kit : elle est là pour protéger votre maison et ceux qui y vivent. Et cette responsabilité-là, elle ne se bricole pas.
